FLANGE 규격 (JIS Code)   10K / 20K / 30K

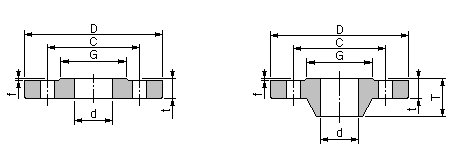

JIS B 2220 ~ 1984                                                                                                        Unit : mm Class Size D t f G T T1 d Bolting C Number of Holes Dia. of Holes Bolt Size JIS   10K 10 90 12 (1) (48) - - 17.8 65 4 15 M12 15 95 12 (1) (52) - - 22.2 70 4 15 M12 20 100 14 (1) (58) - - 27.7 75 4 15 M12 25 125 14 (1) (70) - - 34.5 90 4 19 M16 32 135 16 (2) (80) - - 43.2 100 4 19 M16 40 140 16 (2) (85) - - 49.1 105 4 19 M16 50 155 16 (2) (100) - - 61.1 120 4 19 M16 65 175 18 (2) (120) - - 77.1 140 4 19 M16 80 185 18 (2) (130) - - 90.0 150 8 19 M16 100 210 18 (2) (155) - - 115.4 175 8 19 M16 125 250 20 (2) (185) - - 141.2 210 8 23 M20 150 280 22 (2) (215) - - 166.6 240 8 23 M20 200 330 22 (2) (265) - - 218.0 290 12 23 M20 250 400 24 (2) (325) 36 - 269.5 355 12 25 M22 300 445 24 (3) (370) 38 - 321.0 400 16 25 M22 350 490 26 (3) (415) 42 - 358.1 445 16 25 M22 400 560 28 (3) (475) 44 - 409 510 16 27 M24 450 620 30 (3) (530) 48 - 460 565 20 27 M24 500 675 30 (3) (585) 48 　 511 620 20 27 M24 600 795 32 (3) - 52 - 613 730 24 33   JIS    20K 10 90 14 1 48 20 - 17.8 65 4 15 M12 15 95 14 1 52 20 - 22.2 70 4 15 M12 20 100 16 1 58 22 - 27.7 75 4 15 M12 25 125 16 1 70 24 - 34.5 90 4 19 M16 32 135 18 2 80 26 - 43.2 100 4 19 M16 40 140 18 2 85 26 - 49.1 105 4 19 M16 50 155 18 2 100 26 - 61.1 120 8 19 M16 65 175 20 2 120 30 - 77.1 140 8 19 M16 80 200 22 2 135 34 - 90.0 160 8 23 M20 100 225 24 2 160 36 - 115.4 185 8 23 M20 125 270 26 2 195 40 - 141.2 225 8 25 M22 150 305 28 2 230 42 - 166.6 260 12 25 M22 200 350 30 2 275 46 - 218.0 305 12 25 M22 250 430 34 2 345 52 - 269.5 380 12 27 M24 300 480 36 3 395 56 - 321.0 430 16 27 M24 350 540 40 3 440 62 - 358.1 480 16 33 M30 400 605 46 3 495 70 - 409 540 16 33 M30 450 675 48 3 560 78 - 460 605 20 33 M30 500 730 52 3 615 84 - 511 660 20 33 M30 JIS    30K 10 110 16 1 52 24 - 17.8 75 4 19 M16 15 115 18 1 55 26 45 22.2 80 4 19 M16 20 120 18 1 60 28 45 27.7 85 4 19 M16 25 130 20 1 70 30 48 34.5 95 4 19 M16 32 140 22 2 80 32 52 43.2 105 4 19 M16 40 160 22 2 90 34 54 49.1 120 4 23 M20 50 165 22 2 105 36 57 61.1 130 8 19 M16 65 200 26 2 130 40 69 77.1 160 8 23 M20 80 210 28 2 140 44 73 90.0 170 8 23 M20 100 240 32 2 160 48 76 115.4 195 8 25 M22 125 275 36 2 195 54 86 141.2 230 8 25 M22 150 325 38 2 235 58 95 166.6 275 12 27 M24 200 370 42 2 280 64 102 218.0 320 12 27 M24 250 450 48 2 345 72 118 269.5 390 12 33 M30 300 515 52 3 405 78 127 321.0 450 16 33 M30 350 560 54 3 450 84 134 358.1 495 16 33 M30
