【기술분야】
본 발명은 지상과 지하의 온도차를 이용하여 이중관벽의 이슬점을 낮추어 공기중의 수분을 무동력으로 응축시켜 물을 생산하는 장치이다.

【발명의 배경이 되는 기술】
도 1) 지상과 지하의 온도차와 상대습도는 낮과 밤사이의 대기 조건에 따라 수분이 응축되는 이슬점이 상대습도 변화에 따라 다르게 된다. 특히, 공기 중의 수분을 응축시키는 방법의 하나로 두 개의 관으로 구성되는 이중관을 이용하여 내부에는 지하의 낮은 온도를 이용한 냉수를, 외부관에는 대기 중의 고온 다습한 공기를 자연적으로 유입시켜 이 때 이중관의 중심부 냉수의 낮은 온도를 이용하여 대기 중의 수분을 응축시키는 원리를 이용한 것이다.

【선행기술문헌】

【특허문헌】

【발명의 내용】

【해결하고자 하는 과제】
고온 다습한 대기 조건에서는 야간에 이슬점이 주간 보다 상대적으로 낮아 야간에는 대기 중의 공기가 쉽게 응축하여 많은 이슬이 내리는 것을 흔히 볼 수 있다. 이러한 현상을 지상과 지하의 온도 차이를 이용하여 이중관을 사용하여 주야간의 상대습도 차이를 보다 많게 하여 대기 중의 수분을 이중관을 이용하여 오염 없이 회수할 수 있는 장치이다.

【과제의 해결 수단】

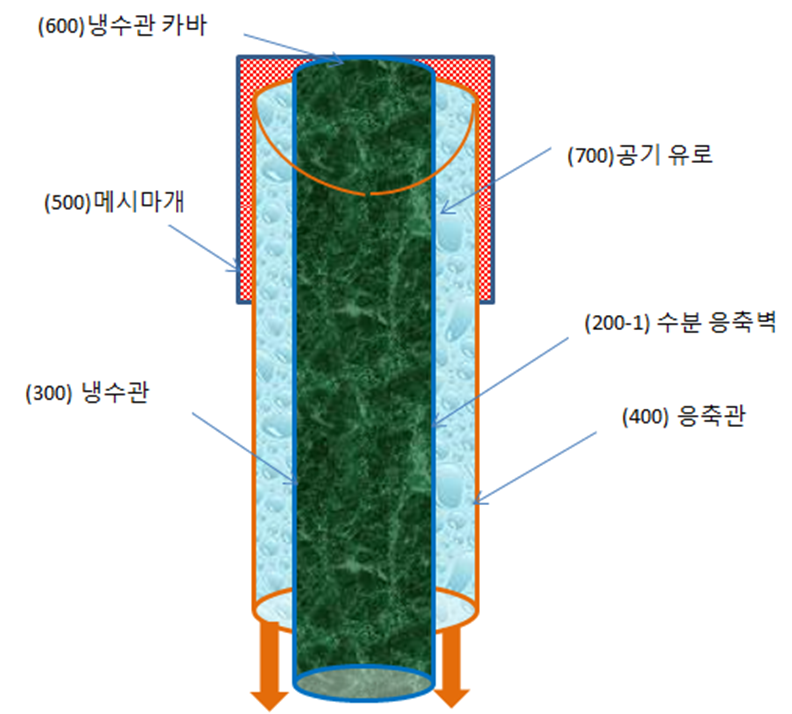

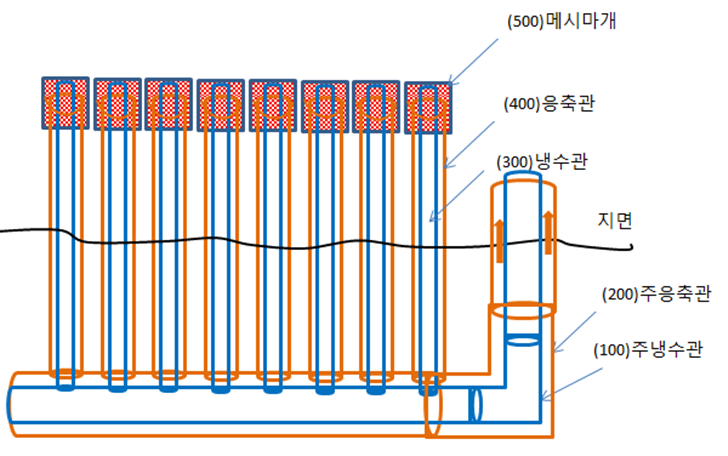

일식으로 구성되는 도 1에서 도시한 바와 같이, (100) 주냉수관 외부에 (200) 주응축관으로 구성되는 이중관 외부에 (300)냉수관을 (100) 주냉수관에 연결하고, (200)주응축관 외부에도 이중관으로 구성되는 (400)응축관에 연결하여 이 부분을 지하에 매립시키고, (400) 응축관 상부에는 대기 중의 공기가 자연적으로 유입되게 개방시키며, (300) 냉수관 상부에는 (600)냉수관카바로써 밀봉시킨다. 또한 (400)응축관에는 공기 이외의 이물질이 유입되는 것을 방지하기 위하여 (500)메시마개를 사용한다.

【발명의 효과】
1) 무동력으로 대기중의 수분을 인위적으로 응축시켜 물을 생산 할 수 있다.

【도면의 간단한 설명】
일식으로 구성되는 도 1에서 도시한 바와 같이, (100) 주냉수관 외부에 (200) 주응축관으로 구성되는 이중관 외부에 (300)냉수관을 (100) 주냉수관에 연결하고, (200)주응축관 외부에도 이중관으로 구성되는 (400)응축관에 연결하여 이 부분을 지하에 매립시키고, (400) 응축관 상부에는 대기 중의 공기가 자연적으로 유입되게 개방시키며, (300) 냉수관 상부에는 (600)냉수관카바로써 밀봉시킨다. 또한 (400)응축관에는 공기 이외의 이물질이 유입되는 것을 방지하기 위하여 (500)메시마개를 사용한다.

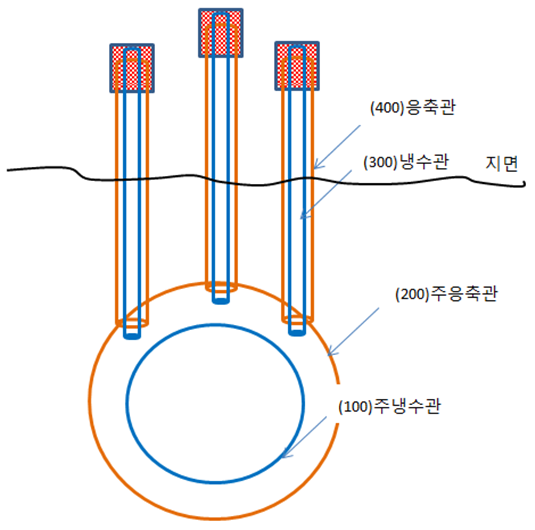

도 2에서 도시한 바와 같이 (100) 주냉수관과 (200) 주응축관의 이중관 외부에는 원주방향으로 다수의 (300)냉수관 및 (400)응축관을 연결하여 효율을 향상 시킬 수가 있다.

【발명을 실시하기 위한 구체적인 내용】
일식으로 구성되는 도 1에서 도시한 바와 같이, (100) 주냉수관 외부에 (200) 주응축관으로 구성되는 이중관 외부에 (300)냉수관을 (100) 주냉수관에 연결하고, (200)주응축관 외부에도 이중관으로 구성되는 (400)응축관에 연결하여 이 부분을 지하에 매립시키고, (400) 응축관 상부에는 대기 중의 공기가 자연적으로 유입되게 개방시키며, (300) 냉수관 상부에는 (600)냉수관카바로써 밀봉시킨다. 또한 (400)응축관에는 공기 이외의 이물질이 유입되는 것을 방지하기 위하여 (500)메시마개를 사용한다.

도 2에서 도시한 바와 같이 (100) 주냉수관과 (200) 주응축관의 이중관 외부에는 원주방향으로 다수의 (300)냉수관 및 (400)응축관을 연결하여 효율을 향상 시킬 수가 있다.

【특허청구범위】
【청구항 1】
일식으로 구성되는 도 1에서 도시한 바와 같이, (100) 주냉수관 외부에 (200) 주응축관으로 구성되는 이중관 외부에 (300)냉수관을 (100) 주냉수관에 연결하고, (200)주응축관 외부에도 이중관으로 구성되는 (400)응축관에 연결하여 이 부분을 지하에 매립시키고, (400) 응축관 상부에는 대기 중의 공기가 자연적으로 유입되게 개방시키며, (300) 냉수관 상부에는 (600)냉수관카바로써 밀봉시킨다. 또한 (400)응축관에는 공기 이외의 이물질이 유입되는 것을 방지하기 위하여 (500)메시마개를 사용한다.

도 2에서 도시한 바와 같이 (100) 주냉수관과 (200) 주응축관의 이중관 외부에는 원주방향으로 다수의 (300)냉수관 및 (400)응축관을 연결하여 효율을 향상 시킬 수가 있다.

【요약서】
【요약】
일식으로 구성되는 도 1에서 도시한 바와 같이, (100) 주냉수관 외부에 (200) 주응축관으로 구성되는 이중관 외부에 (300)냉수관을 (100) 주냉수관에 연결하고, (200)주응축관 외부에도 이중관으로 구성되는 (400)응축관에 연결하여 이 부분을 지하에 매립시키고, (400) 응축관 상부에는 대기 중의 공기가 자연적으로 유입되게 개방시키며, (300) 냉수관 상부에는 (600)냉수관카바로써 밀봉시킨다. 또한 (400)응축관에는 공기 이외의 이물질이 유입되는 것을 방지하기 위하여 (500)메시마개를 사용한다.
